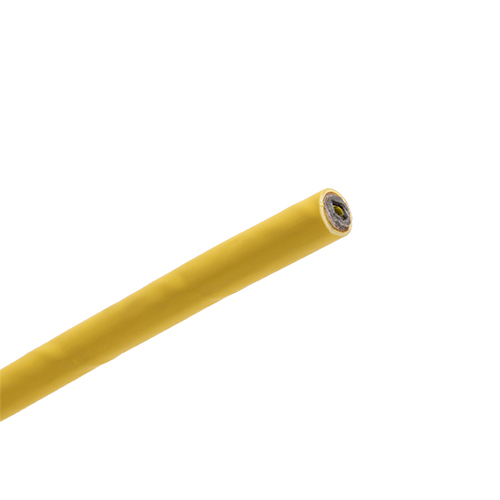

Fiberkabel 1X24 Brandsäker 90min

GigaLine E9/125 OS2

Artnr. 700636

Går att beställa i andra utförande och i multimode. Kontakta oss på 0372-35 000 för mer information.

TYP KL-U-D (ZN) BH 1XN G / E Installationskabel lämplig för skolor och strukturerad kabeldragning enligt ISO / IEC 11801 och EN 50173 (2: a upplagan). Idealisk för alla applikationer från klass 300 till OF 10000. Lämplig för installation i applikationer som involverar höga mekaniska krav samt risk för gnagarskador. Lämplig för skarvning. Husanslutningar möjligt utan ytterligare förbindelsepunkterna (skarvar). Installation i torra rum, i kabelkanaler, på kabelstegar eller i rörledningar. Systemintegritet vid exponering för eld i minst 90 minuter. Uppfyller förordningen om byggprodukter (EU / 305/2011): CE

• Bra brandskyddsprofil

• Låga utrymmeskrav

• För universellt bruk

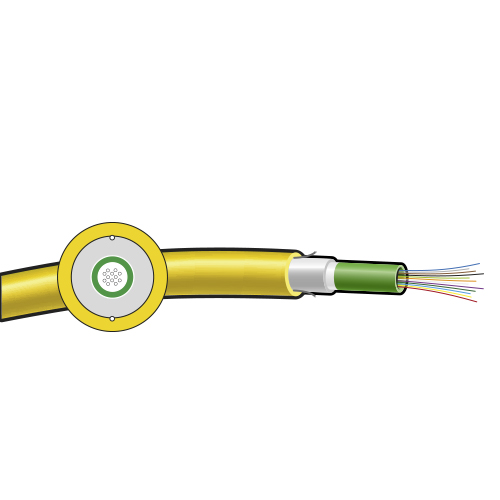

KONSTRUKTION

1. Rör med max. 24 fibrer, (upp till 12 fibrer Ø 3,5 mm, upp till 24 fibrer Ø 4,0 mm)

2. Med brandbarriärfiberkod enligt till IEC 60304,

färg: gul (OS2) (E9 / 125), (Singelmode)

3. Dragavlastning Icke-metalliska (glidtrådar)

4. Kabelhölje Halogenfri, flamskyddad

5. Glasfiber trådar under den yttre manteln Mantelfärg: Gul

________________________________________________

GigaLine® ”fire secured” universal cable, central with CI

Type KL-U-D(ZN)BH 1xn G/E

System integrity on exposure to fire for at least 90 minutes

•  good fire protection profile

•  low space requirements

•  for universal use

Use

Installation cable suitable for campus/backbone cabling and structured cabling acc. to ISO/IEC 11801 and EN 50173 (2nd edition). Ideal for all applications from Class OF 300 to OF 10000. Suitable for installation in applications involving more rigorous mechanical requirements as well as risk of rodent damage.

Suitable for splicing. House connections possible without additional interconnection points (splices). Installation in dry rooms, in cable ducts, on cable trays or in conduits.

Construction

1. Central filled loose tube with max. 24 fibers, up to 12 fibers Ø 3.5 mm, up to 24 fibers Ø 4.0 mm,

2. With fire barrier fiber colour code acc. to IEC 60304, loose tube colour: yellow (E9/125), green (G50/125), blue (G62,5/125)

3. Strain relief Non-metallic (glass rovings)

4. Cable sheath Halogen-free, flame-retardant compound

5. Tear threads under the outer sheath

Sheath colour •  Yellow

Thermal properties

Transport/storage –40 °C to +70 °C

Installation – 5 °C bis +50 °C

Operating temp. –40 °C to +60 °C

Mechanical characteristics

Min. bend radius static 15 x outer Ø

dynamic 20 x outer Ø

Max. crush strength long-term 3000 N/dm

short-term 4500 N/dm

Fire behaviour

Smoke density IEC 61034

Halogen free IEC 60754-1

Flame retardancy IEC 60332-1-2, IEC 60332-3-22 Cat. A

Class Dca s2 d2 a1 acc. to EN 50575 / EN 50390

DoP CDERF00000006

Certificates and approvals

Compliant with Construction Products Regulation

(EU/305/2011): CE

Other characteristics

System and circuit integrity acc. to IEC 60331-11 and –25 EN 50200 / DIN VDE 0482 Part 1 (90 minutes Max. attenuation change 3.0 dB

Ytterdiam.
10
Vikt
8 mm
134 kg/km

Går att beställa i andra utförande och i multimode. Kontakta oss på 0372-35 000 för mer information.
