Tvåvägskommunikation för säker utrymningsplats
Vad är tvåvägskommunikation och varför är det viktigt?
Tvåvägskommunikation är en livsviktig funktion i byggnader där personer med nedsatt rörelseförmåga kan vistas. I händelse av brand eller annan fara kan dessa personer inte alltid utrymma på egen hand. Därför krävs det utrymningsplatser – trygga, skyddade zoner där man kan invänta hjälp.
Men ett skyddat utrymme räcker inte. Den som befinner sig där måste också kunna få kontakt med omvärlden. Tvåvägskommunikation gör det möjligt att:
- Meddela att man befinner sig på platsen
- Bekräfta att hjälp är på väg
- Minska oro och stress i en nödsituation
Systemet ska fungera även vid strömavbrott, vara enkelt att använda och ge tydlig, pålitlig kommunikation i båda riktningar.
System för tvåvägskommunikation består typiskt sätt av klientdelar som personer i behov av assistans kan använda för att påkalla hjälp till en kontrollpanel som vakter och räddningstjänsten har tillgång till.
Tvåvägskommunikation vid utrymningsplatser är ett lagkrav i flera sammanhang:
- AFS 2023:12 – Arbetsplatsens utformning
Kapitel 3, paragraf 4 föreskriver att det ska finnas ett system för tvåvägskommunikation vid varje utrymningsplats i byggnader där personer med nedsatt rörelseförmåga vistas. - BBR – Boverkets byggregler (Avsnitt 5:248)
Här anges att utrymningsplatser ska finnas i publika byggnader med krav på tillgänglighet, och att det ska gå att kommunicera från dessa platser.
Kraven på frångänglighet gäller publika lokaler. Några typiska exempel är:
- Universitet
- Industriområden
- Bibliotek
- Restauranger
- Sjukhus och vårdcentraler (särskilt receptioner)
- Kommunala och statliga myndigheter (receptioner)
- Teatrar och biografer
- Affärslokaler och butiker
- Idrottsanläggningar
- Buss- och järnvägsstationer
Det är fastighetsägaren och arbetsgivaren som har det yttersta ansvaret för att lokalerna uppfyller kraven på frångänglighet. I praktiken kan även brandkonsulter, säkerhetssamordnare eller ansvariga inom kommunen eller regionen vara delaktiga i arbetet med att säkerställa att reglerna följs.
Utformning av system för tvåvägskommunikation
I en tillfällig utrymningsplats ska det finnas utrustning för tvåvägskommunikation enligt AFS2020:1, §21.5. Tvåvägskommunikationens syfte är att personer som behöver assistans för att utrymma byggnaden kan påkalla hjälp via kommunikationssystem. Enligt allmänt råd till BBR 5:248 bör kommunikationen till utrymningsplatsen kunna ske i anslutning till larmsystemets centralutrustning, brandförsvarstablå eller motsvarande. I byggnader utan brandlarm kan motsvarande placering vara entré eller annat utrymme som utgör räddningstjänstens primära inträngningsväg. Andra placeringar kan också vara lämpliga beroende på verksamhetens art.
Kommunikationen ska utföras tvåvägs, till exempel genom tvåvägs talfunktion eller genom larmknapp med bekräftelse vid mottaget larm. Utrustningen bör placeras högst 0,8 m från golvet och i övrigt placeras så att den blir lätt nåbar för en person i rullstol. Här kan det allmänna rådet till BBR 3:143 om manöverdon fungera som vägledning för placering. Utrustningen ska även utföras med skydd mot strömavbrott, till exempel genom batteribackup och avge felsignal vid kommunikationsfel. Säkerheten bör minst motsvara vad som gäller för strömavbrott och felsignal för automatiskt brandlarm enligt BBR avsnitt 5:2511.

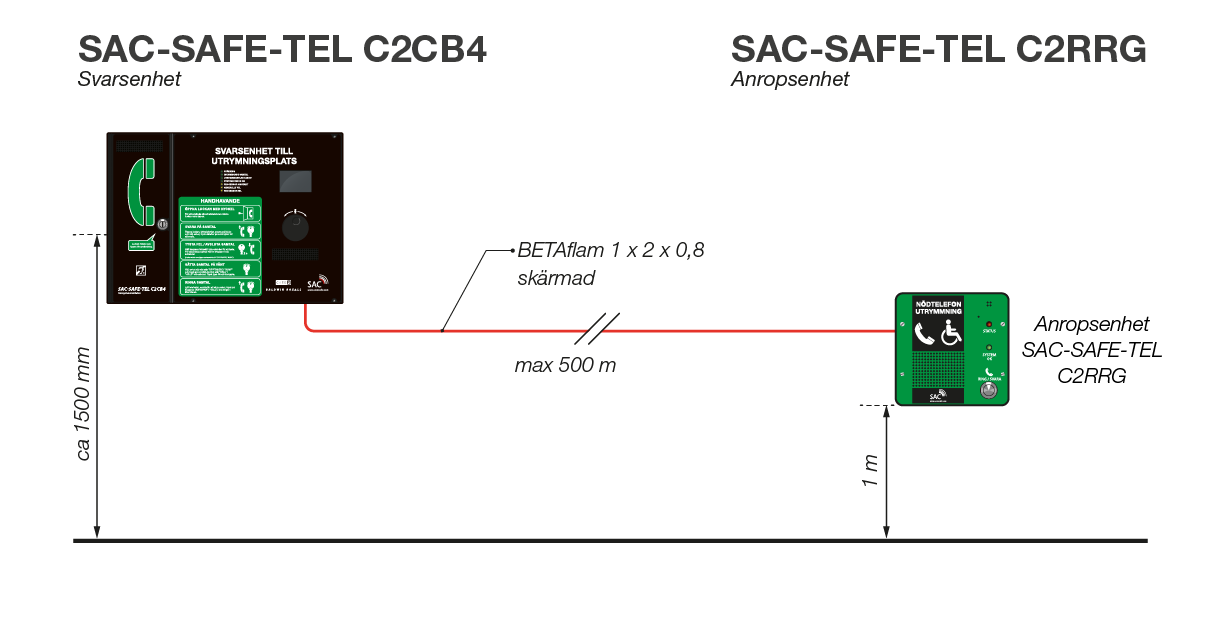

Placering av klientdel i system för tvåvägskommunikation vid säker utrymningsplats
Läs mer om vad som gäller angående frångänglighet och utformning av tvåvägskommunikation på Boverkets hemsida här och på Arbetsmiljöverkets hemsida här.
Utöver detta så behöver hänsyn även tas till möjligheterna och begränsningarna med produkt- och systemval som görs i respektive projekt. Det finns mer information om vad som gäller för SAC-SAFE-TEL Radio och SAC-SAFE-TEL under respektive rubrik nedan.

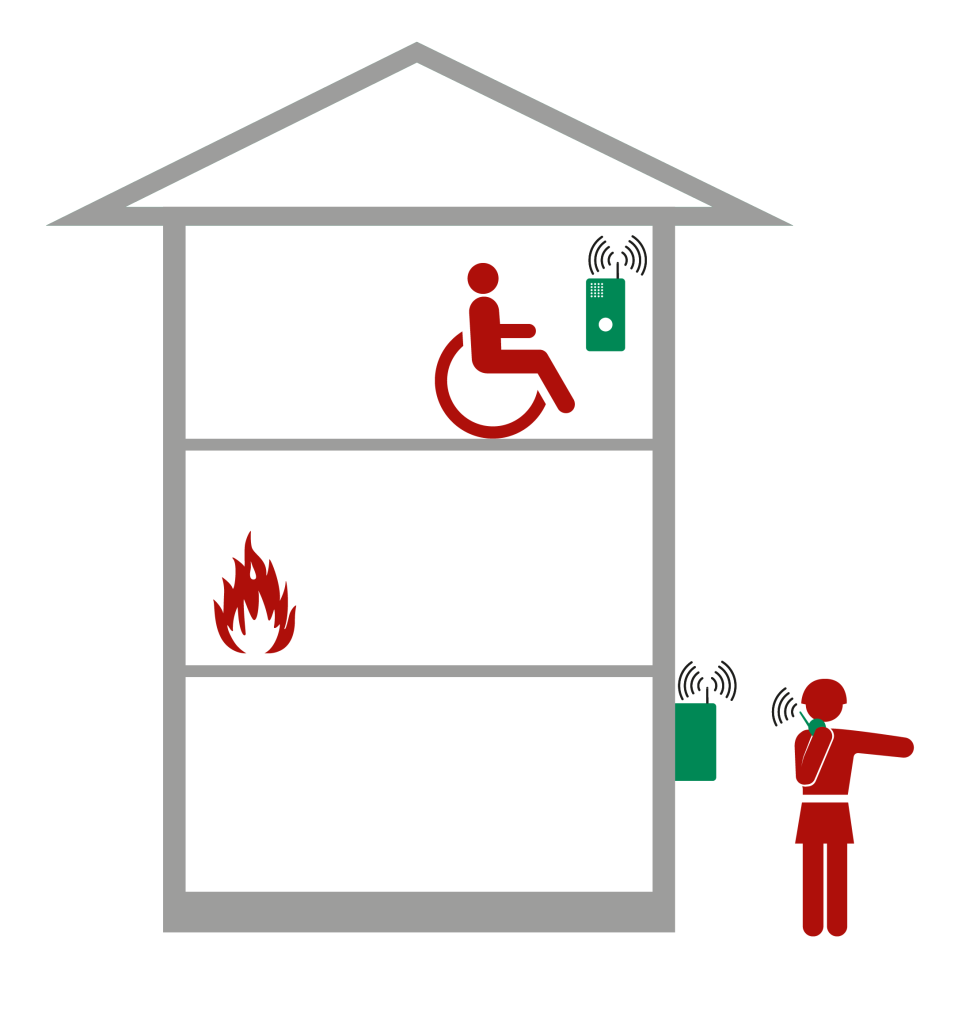

Trådlös lösning – SAC-SAFE-TEL Radio
Safe-Tel-Radio är ett digitalt, radio-baserat system för tvåvägskommunikation särskilt avsett för utrymningsplatser och som uppfyller kraven i AFS 2023:12 och BBR 5:248. Användare på utrymningsplatsen trycker på en knapp och talar in i klientdelen. Ljudet sänds via radiosignal direkt till kontrollpanelen där vakter räddningstjänsten kan svara.
Ett radiobaserat system för tvåvägskommunikation, såsom Safe-Tel Radio, har följande fördelar:
- Mindre störande installation för byggnader som är i bruk
- Du slipper kostsam kabeldragning och brandsäker förläggning
- Trigga larmsändare som meddelar larmcentral ifall det finns ett obesvarat samtal från klient
- Snabbare installation kortar ner byggprocessen
- Möjligt att komplettera systemet med HWC-larm och personlarm
Just SAC-SAFE-TEL Radio-system använder en unik, licensierad radiofrekvens vilket innebär att handhållna, bärbara radioenheter kan ingå i systemet. Dessa enheter gör det möjligt för personal att kommunicera med personer som befinner sig vid utrymningsplatsens klientdelar. En handhållen enhet kan även ta över kommunikationen från byggnadens fasta kontrollpanel, exempelvis om den platsen inte längre är säker eller om räddningsinsatsen ska samordnas från en annan position.
Klientdelarna i systemet har dessutom inbyggda hörslingeförstärkare och användarbeskrivning i punktskrift, vilket förbättrar användarvänligheten för personer med nedsatt hörsel och syn.
Läs mer om produkterna som ingår i ett system här.
Utforma SAC-SAFE-TEL Radio system
I dess enklaste form så består SAC-SAFE-TEL Radio system av två typer av enheter – Masterenhet och klienter. Tack vare den radiobaserade trådlösa kommunikationen så kan klientdelar och Masterenhet monteras nästan varsomhelst i byggnaden.
Kontakta oss så hjälper vi dig med placeringen i ditt projekt.

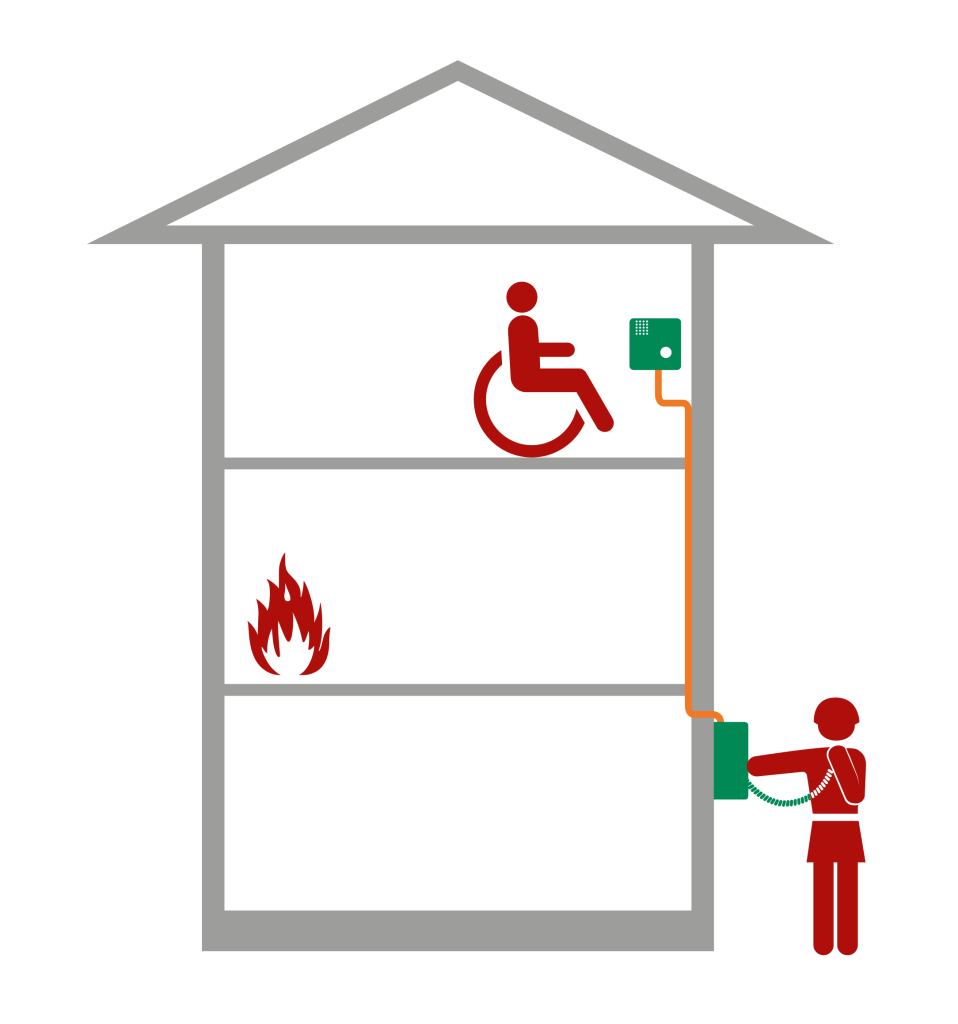

Trådbunden lösning – SAC-SAFE-TEL
Safe-Tel är ett analogt, trådbundet system för tvåvägskommunikation särskilt avsett för utrymningsplatser och som uppfyller kraven i AFS 2020:1 och BBR 5:248. Användare på utrymningsplatsen trycker på en knapp och talar in i klientdelen. Ljudet sänds via kommunikationskabel direkt till kontrollpanelen där räddningstjänsten kan svara.
Ett trådbundet system för tvåvägskommunikation, som SAC-SAFE-TEL, har följande fördelar:
- Bättre totalekonomi om man ska ersätta ett befintligt trådbundet system
- Enkel driftsättning
Läs mer om produkterna som ingår i ett system här.
Utforma SAC-SAFE-TEL system
I SAC-SAFE-TEL system så ska varje klient kopplas direkt till kontrollpanelen. Ska klientdelen monteras längre bort från kontrollpanelen än en kabeldistans på 500m så behöver en expansionsenhet monteras mellan kontrollpanel och klient och båda två anslutas till expansionsenheten. All installation ska göras med skärmad brandsäker kabel (1 x 2 x 0,8 kvmm) t.ex. BETAflam 1x2x0,8 RÖD FE180/E30.
Kontrollpanelen kan hantera upp till 4 klienter i grundutförandet. Den kan också kompletteras med upp till 3 expansionskort, där varje expansionskort gör det möjligt att ansluta upp till 4 ytterligare klienter för en maxgräns på 16 klienter per kontrollpanel. Om ett system ska bestå av fler klienter så behöver det kompletteras med expansionsenheter. Varje expansionsenhet kan i grundutförandet hantera 4 klienter och det kan även kompletteras med expansionskort där varje expansionskort gör det möjligt att ansluta upp till 4 ytterligare klienter för en maxgräns på 16 klienter per expansionsenhet. Maximalt går det att ansluta 15 expansionsenheter till en kontrollpanel för en maxgräns på 256 klienter per system.

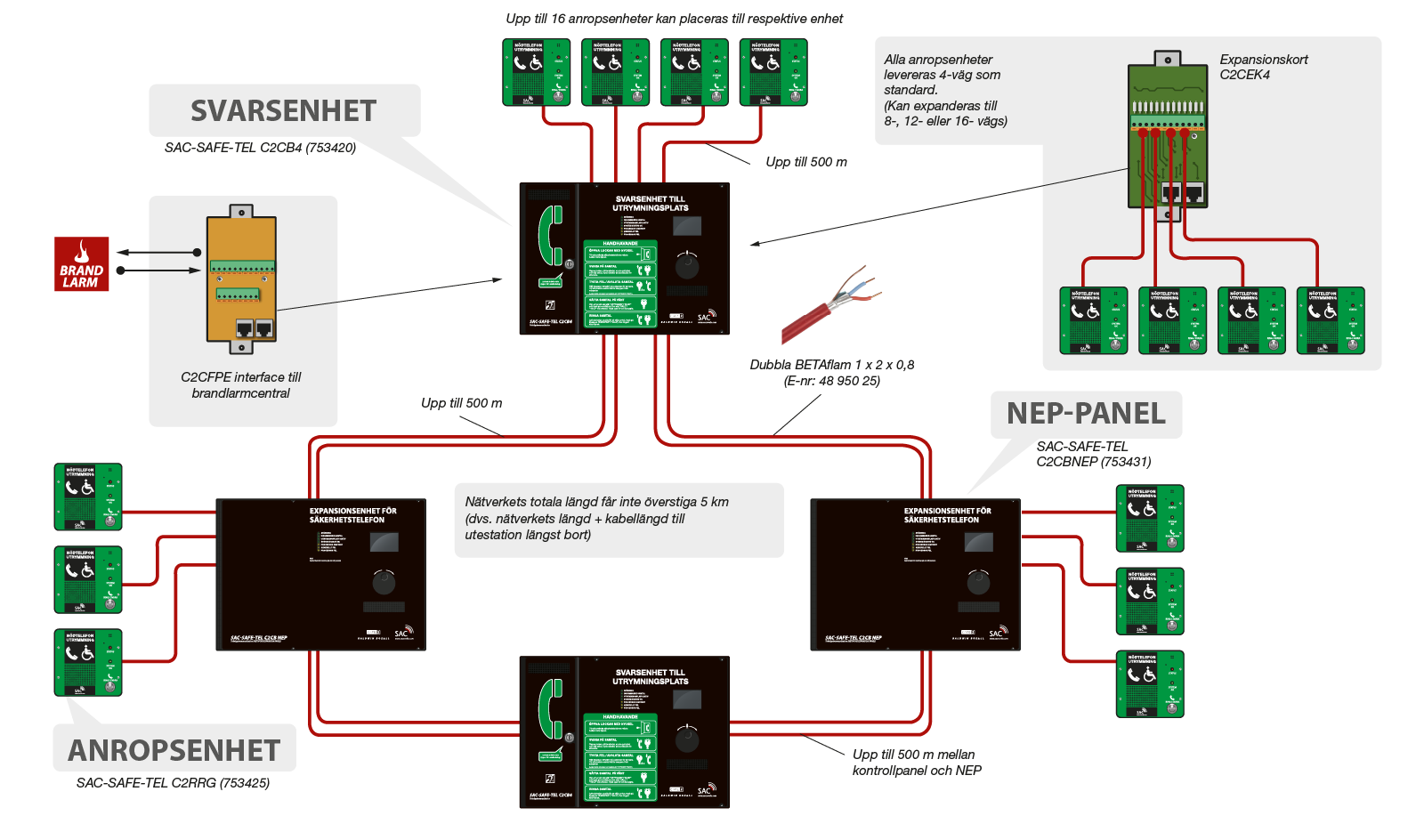

Ovan information är även illustrerad i diagramet nedan som går att öppna i högupplöst format här.
Kontakta oss så hjälper vi dig med systemutformning i ditt projekt.
SAC Nordic kan tvåvägskommunikation och vi hjälper gärna till!
Vi har jobbat med tvåvägskommunikation i flera år och på den tiden utformat och levererat hundratals anläggningar. Vi jobbar med tillverkarna Alerter Group och Baldwin Boxall som har utvecklat och kvalitetssäkrat sina produkter i årtionden. Du kan läsa om kundreferenser för vårt radiobaserade system här (se Refuge Alerter Case studies) och kundreferenser för vårt trådbundna system här.
